Membrel* Electrolytic Ozone Generator

Generadores electrolíticos de ozono de vanguardia

The Membrel Electrolytic Ozone Generators, a brand of Ozonia*, are the most effective way to disinfect ultrapure water systems in industrial and pharmaceutical applications. El generador de ozono electrolítico Membrel MkV produce ozono utilizando un método único a partir de agua en lugar de aire gaseoso u oxígeno.

The Membrel Electrolytic Ozone Generators continuously secure water and product quality for pure water, ultrapure water (UPW), and process water applications. La tecnología de ozono electrolítico se utiliza en los mercados de productos farmacéuticos, cosméticos, semiconductores, microelectrónica y productos de cuidado personal

Download Membrel* Electrolytic Ozone Generator Brochure

Resumen
Cómo funciona
Aplicaciones
Beneficios

Resumen

El Membrel MkV utiliza la tecnología exclusiva de Veolia que produce ozono a partir de agua en lugar de aire gaseoso u oxígeno. La incorporación de generadores electrolíticos de ozono Membrel a un circuito de agua ultrapura mejora la calidad del producto final y el rendimiento general del sistema de agua. El generador de ozono electrolítico Membrel es único porque ofrece una protección continua por desinfección en comparación con otras tecnologías en las que la actividad microbiana aumenta con el tiempo. También es la forma más segura de desinfectar porque elimina cualquier contaminación potencialmente dañina de fuentes externas, ya que el ozono se produce a partir del agua ultrapura. La tecnología de ozono tiene muchas ventajas por sobre las tecnologías de desinfección tradicionales. Si bien esos beneficios aún se aplican, los sistemas de ozono electrolítico tienen otros beneficios aplicables a los sistemas de agua pura:

Características y beneficios

Producción de ozono de 3 g O3/h a 9 g O3/h
Control de flujo integrado para facilitar la instalación
Se puede mejorar fácilmente al agregar células productoras de ozono
Se puede integrar fácilmente con poco impacto y capacidades remotas
No se requiere una fuente aparte de oxígeno
Es reconocido por los principales estándares farmacéuticos y cumple las pautas de FDA, EN, IEC, ISO y CE

Reduce los costos

Se requiere un equipo mínimo porque el ozono se disuelve inmediatamente en el agua de proceso
Tecnología robusta, probada en la industria, con bajos costos de ciclo de vida
Muy baja utilización de energía en comparación con las alternativas

Libre de contaminación

No se introduce contaminación iónica en el agua de proceso
El ozono se genera a partir del agua pura que ya está en el sistema
El ozono se descompone en oxígeno inofensivo sin dejar residuos

Aumenta el tiempo de producción

Producción continua que reduce la frecuencia del ciclo de desinfección
No se requieren paradas de producción para proteger contra microorganismos
La ozonización continua garantiza la protección de la calidad del agua en todo momento

Aplicación

Los generadores electrolíticos de ozono Membrel se utilizan para aplicaciones de desinfección de agua ultrapura (UPW) en industrias donde la calidad del agua es crítica para la calidad del producto final. Los generadores electrolíticos de ozono Membrel están optimizados para circuitos de agua ultrapura donde el agua se produce, almacena y distribuye en un circuito cerrado y se utiliza en múltiples puntos de uso (POU) para su integración en productos.

Los generadores electrolíticos de ozono Membrel han sido líderes del mercado durante décadas en varias industrias:

Productos farmacéuticos
Productos de cuidado personal
Cosméticos
Microelectrónica

Cómo funciona

Las dos formas principales de producir ozono para el tratamiento de agua son a través de la descarga de efecto corona o de forma electrolítica. Veolia's Membrel Electrolytic Ozone Generator uses an electrolytic process to produce ozone from water, making it the most effective method for ozone production in ultrapure water applications, where water purity is critical.

El Membrel MkV es la última generación de generadores electrolíticos de ozono Ozonia, que utilizan la tecnología de celdas modulares patentada de Membrel y componentes electrónicos de última generación. The Membrel electrolytic ozone generator utilizes a fundamentally different ozone generation process, using purified water as an oxygen source instead of a gas such as air or oxygen.

La celda Membrel, que funciona como electrolito y separador entre el ánodo y el cátodo, entra en contacto por ambos lados con electrodos porosos activados. El agua que se le suministra al ánodo de la celda está disociada en la interfaz entre el ánodo y la celda, como resultado de la corriente que se aplica. Luego, el oxígeno disociado se utiliza para la generación de ozono, todo dentro de la celda Membrel.

La transición de la producción a la desinfección es tan fácil como presionar un interruptor

Simplemente apague los destructores de ozono basados en rayos ultravioleta (UV) y permita que el ozono desinfecte todo el circuito de agua pura
En el modo de producción, se encienden los destructores de ozono UV para impedir que el ozono llegue a los puntos de uso (POU).
En el modo de desinfección, simplemente apague los destructores de ozono UV para permitir que el ozono desinfecte todo el circuito de agua pura.

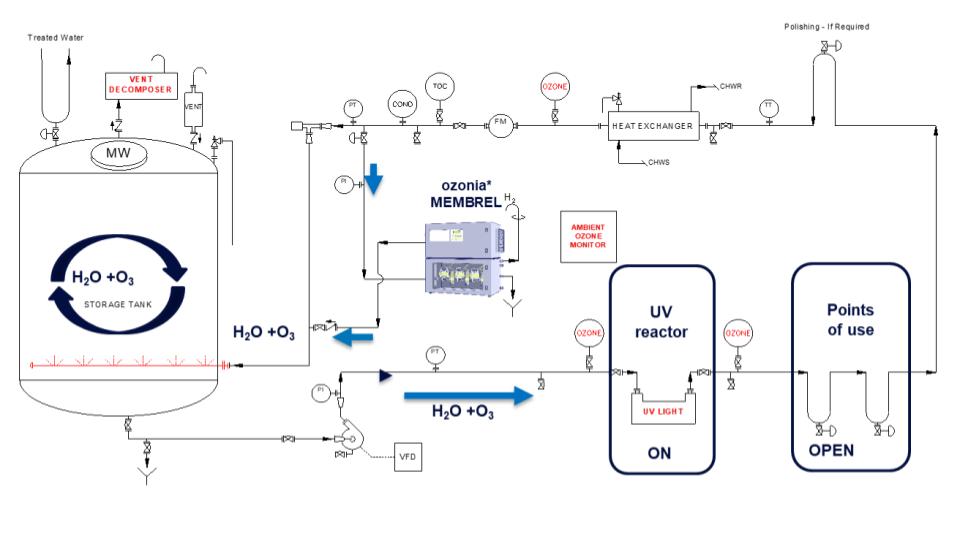

Figure 1 - Operation Mode

Figure 2 - Cleaning Mode

Aplicaciones

Los generadores electrolíticos de ozono Membrel han sido líderes del mercado durante décadas en varias industrias:

Productos farmacéuticos
Productos de cuidado personal
Cosméticos
Microelectrónica

Diseño del sistema de ozono

La mayoría de las redes modernas de agua pura se construyen como sistemas de circuito cerrado donde el agua se bombea a través de uno o más circuitos de circulación a diferentes puntos de punto de uso. Según el agua fuente y la aplicación final, se instalan diferentes piezas de equipos (como filtros, membranas de ósmosis inversa, sistemas UV, tanques, bombas). La unidad Membrel es una parte integral de esta instalación fija de gran escala (LSFI por sus siglas en inglés). Para todas las aplicaciones, es mejor instalar el sistema de generación de ozono en el circuito y regresar justo antes de que vuelva a ingresar al tanque de almacenamiento. El flujo de derivación para el sistema electrolítico se deriva antes de la válvula de retención de presión del circuito y se reintroduce del lado de baja presión.

Carbono orgánico total

Uno de los factores importantes que tener en cuenta al calcular la dosis de ozono es el contenido orgánico del agua que se desinfecta. Si el contenido orgánico es alto, la demanda de ozono será proporcionalmente alta y el ozono también se utilizará para reducir el contenido orgánico en lugar de simplemente destruir microorganismos. Durante los períodos en que el ozono se usa para oxidar microorganismos y sustancias orgánicas, la tasa de destrucción será lenta. Una vez que el carbono orgánico total (TOC) se haya reducido al mínimo, la tasa de destrucción aumentará en consecuencia.

Beneficios

Descargue la infografía de agua ultrapura con ozono

La tecnología de ozono tiene muchas ventajas por sobre las tecnologías de desinfección tradicionales. Si bien esos beneficios aún se aplican, los sistemas de ozono electrolítico tienen otros beneficios aplicables a los sistemas de agua pura:

Reduce los costos

Se requiere un equipo mínimo porque el ozono se disuelve inmediatamente en el agua de proceso
Tecnología robusta, probada en la industria, con bajos costos de ciclo de vida
Muy baja utilización de energía en comparación con las alternativas

Libre de contaminación

No se introduce contaminación iónica en el agua de proceso
El ozono se genera a partir del agua pura que ya está en el sistema
El ozono se descompone en oxígeno inofensivo sin dejar residuos

Aumenta el tiempo de producción

Producción continua que reduce la frecuencia del ciclo de desinfección
No se requieren paradas de producción para proteger contra microorganismos
La ozonización continua garantiza la protección de la calidad del agua en todo momento
