Cómo optimizar la configuración y el rendimiento de la potencia de EDI para mejorar la calidad del agua ultrapura
Introducción: ¿Qué es la electrodeionización (EDI)?
La electrodeionización (EDI) es un proceso crítico en los sistemas de agua ultrapura (UPW) de semiconductores que combina resinas de intercambio iónico (IX), membranas permeables a los iones y altos potenciales eléctricos para eliminar los contaminantes iónicos del agua. El sistema funciona mediante el uso de campos eléctricos para extraer iones a través de resinas de intercambio y a través de membranas, purificando simultáneamente el agua y regenerando las resinas. Si bien este proceso continuo garantiza agua ultrapura de alta calidad a través del monitoreo en tiempo real y el control de voltaje, requiere un consumo significativo de energía eléctrica durante la operación.
La importancia del control continuo de la contaminación en la fabricación de microelectrónica
La calidad del agua ultrapura es un componente fundamental para la fabricación de semiconductores y la pureza de este ingrediente está directamente relacionada con el rendimiento de las obleas y la calidad del producto. Incluso trazas de contaminantes en UPW pueden causar depósitos de partículas, contaminación por metales y defectos en la superficie de las obleas, lo que reduce el rendimiento del dispositivo y la calidad general.
El monitoreo y control continuos de los sistemas de agua ultrapura con herramientas como el monitoreo de carbono orgánico total (TOC) y el monitoreo de boro respaldan una fabricación de alta calidad. Con una comprensión inmediata del proceso, los fabricantes pueden responder a las desviaciones rápidamente y con menos interrupciones en la producción.
La naturaleza dinámica de los sistemas de agua ultrapura hace que el monitoreo continuo sea particularmente importante. Por ejemplo, cuando se ajustan los voltajes del sistema de EDI, los niveles de contaminantes pueden tardar una semana o más en estabilizarse, tiempo durante el cual la calidad del agua del sistema puede fluctuar de manera impredecible. Los fabricantes navegan por estos períodos de transición con monitoreo en tiempo real para realizar ajustes constantes mientras mantienen la producción y la calidad de las obleas. Sin esta capacidad, la alternativa es pausar la producción mientras la contaminación elimina el sistema, una interrupción costosa que puede afectar significativamente la eficiencia operativa de la fabricación.
En el competitivo panorama actual de los semiconductores, el control continuo de calidad de agua ultrapura ha pasado de ser beneficioso a ser esencial para mantener tanto la calidad del producto como la rentabilidad operativa.
Monitoreo en tiempo real de efluentes de EDI
Un estudio con una instalación de semiconductores hizo un seguimiento de los niveles críticos de contaminantes y de la calidad general del agua ultrapura utilizando el ultraanalizador en línea de agua ultrapura de boro Sievers y demostró la compleja relación entre la configuración de energía y los parámetros de calidad del agua. Si bien se descubrió que los ajustes de potencia más altos eliminaban de manera más efectiva contaminantes como el boro y la sílice, también revelaron un inconveniente inesperado: el aumento de los voltajes de EDI promovió la formación de formas iónicas de dióxido de carbono disuelto, lo que podría conducir a una mayor conductividad en el UPW. Este hallazgo puso de relieve el delicado equilibrio necesario en las operaciones de EDI, ya que los ajustes de potencia excesivos no solo podrían aumentar los costos de energía, sino también comprometer la calidad de la UPW.
La investigación estableció que la calidad del efluente EDI está determinada por tres factores clave:
- Calidad del agua de alimentación
- Eficiencia de la resina
- Configuración de energía EDI
Arrojó datos que ilustran la relación entre la potencia de EDI y los niveles de boro, sílice y conductividad en los efluentes de la instalación, y el monitoreo ayudó a los ingenieros a implementar estrategias de control precisas, eliminar contaminantes y optimizar el consumo de energía, logrando finalmente altos estándares de calidad del agua y eficiencia operativa.

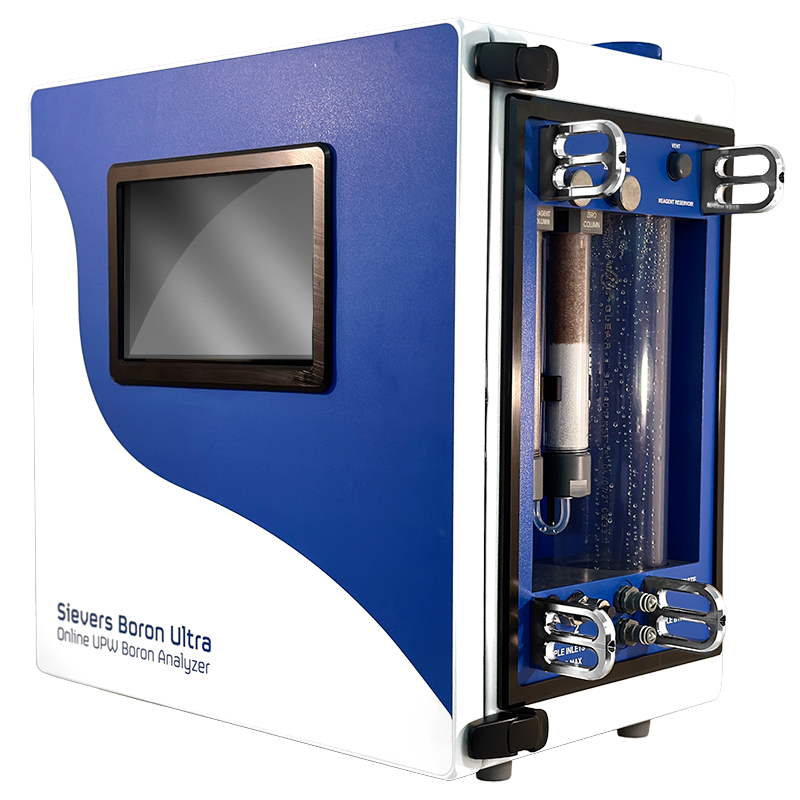

Analizador de agua ultrapura en línea Sievers Boron Ultra
El analizador en línea de boro en agua ultrapura Sievers es una herramienta fundamental en los sistemas modernos de gestión de la calidad del agua ultrapura. Al ofrecer un monitoreo continuo y detección en tiempo real, las plantas pueden prevenir eventos de contaminación iónica antes de que se vuelvan problemáticos.
Lea todos los detalles del estudio aquí.
Obtenga más información sobre el agua ultrapura, el analizador en línea de boro en agua ultrapura de Sievers y la industria de la microelectrónica en nuestra página de aplicaciones.
